Общие рекомендации по установке тепловых завес
Воздушная тепловая завеса — это энергосберегающий прибор, основным назначением которого является защита помещений от холодного воздуха, проникающего через открытые проемы.
Это объясняется тем, что плотность холодного воздуха выше, чем теплого, следовательно, он тяжелее, в результате чего возникает так называемая «гравитационная» разность давлений между улицей и внутренностью здания. Давление в здании на уровне проема ниже, чем на улице. Наружный воздух затекает в открытый проем, выдавливая внутренний воздух из помещения. При этом теплый воздух может вытекать через верхнюю часть того же проема или через иные элементы (окна, вентиляционные шахты, другие проемы, форточки и т. п.). Подобная ситуация возникает в открытом проеме холодильной камеры: холодный воздух вытекает из камеры по низу, а теплый врывается через верхнюю часть проема.

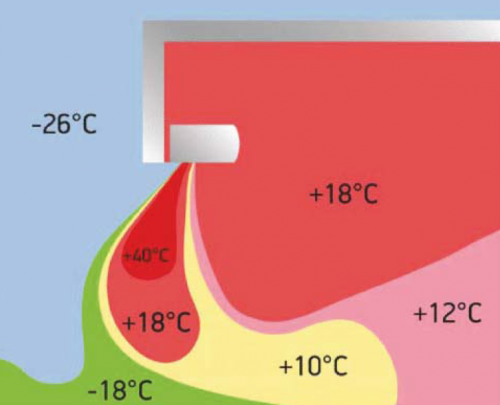

Струйная защита проемов бывает двух типов: смесительного и шиберующего. Защита смесительного типа не создает противодействия врывающемуся холодному воздуху. Нагретые струи воздуха из завесы интенсивно перемешивают холодный поток, повышая температуру смеси до требуемой. Обычно завесы смесительного типа устанавливаются в тамбуре. Защита шиберующего типа формирует струйное противодействие втеканию наружного холодного воздуха в проем, как бы отсекая его. При этом струи завес должны быть направлены под углом к плоскости проема наружу. Соприкасаясь с массами холодного воздуха, струи завес создают эффект «отпихивания» этих масс, после чего струи разворачиваются и затекают обратно в проем. Таким образом, через открытый проем постоянно проходит поток воздуха с расходом, равным сумме расходов воздуха через завесу и частично эжектированного струями завесы, а также прорвавшегося снаружи. Подогревая воздух в завесе, можно добиться того, чтобы температура смеси, поступающей через проем в помещение, соответствовала требованиям нормативов. Струя, направленная вертикально вниз из завесы, установленной горизонтально над проемом, искривляется под действием разности давлений и затекает внутрь помещения. Степень искривления, а значит, и количество врывающегося под струей холодного воздуха зависит, при прочих равных условиях, от скорости истечения из сопла завесы и от ширины сопла. Чем выше скорость и шире сопло, тем надежнее защита. Шиберующая защита верхней завесой эффективнее, когда струя направлена под углом к плоскости проема наружу. Если сопоставить энергозатраты на защиту ворот завесами, включая компенсационный подогрев втекающих в ворота масс воздуха, с теплопотерями через открытые ворота, то экономия энергии составит около 66 — 70%. Струи двусторонней боковой шиберующей завесы также искривляются и затекают внутрь помещения. Струи боковых завес должны быть направлены под углом от 15° С до 45° С к плоскости проема.
Установка на ворота завес шиберующего типа без воздухонагревателей и дополнительная установка вне зоны струйной защиты проема воздухонагревателей смесительного типа позволяет экономить до 30% тепловой энергии, необходимой для равноценной совмещенной защиты.
Завесы без источника тепла для холодильных и морозильных камер подбираются, исходя из: температур в камере и смежном помещении, а также размеров проема
Для этих задач завесы устанавливаются с внешней стороны камеры (всасывание теплого воздуха из смежного с камерой помещения). При необходимости струя может быть направлена под углом 10−20° в сторону камеры.
Для защиты проемов в помещениях с присутствием в атмосфере капельной влаги следует использовать коррозионностойкие модели со степенью защиты оболочки IP54.
Ориентировочный выбор завес часто делают по «эффективной длине струи». Следует помнить, что эта характеристика масштабов действия завесы, указываемая большинством производителей, подходит только для «мягких» наружных условий: наружная температура не ниже 0 °C и скорость ветра около 1 м/с. Для более суровых условий «эффективная длина» может стать короче в 1,5−2,5.
